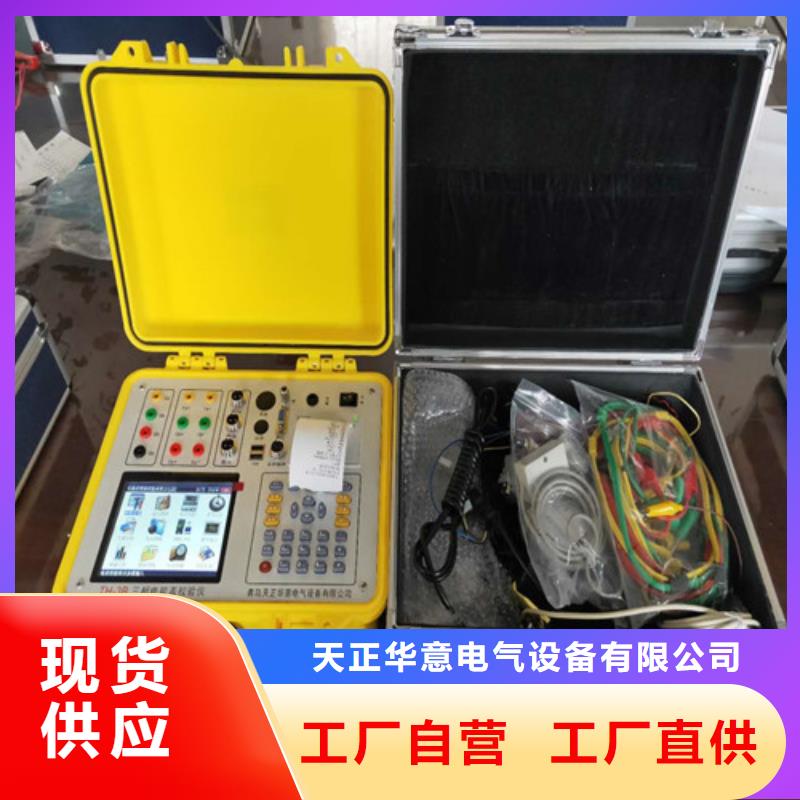

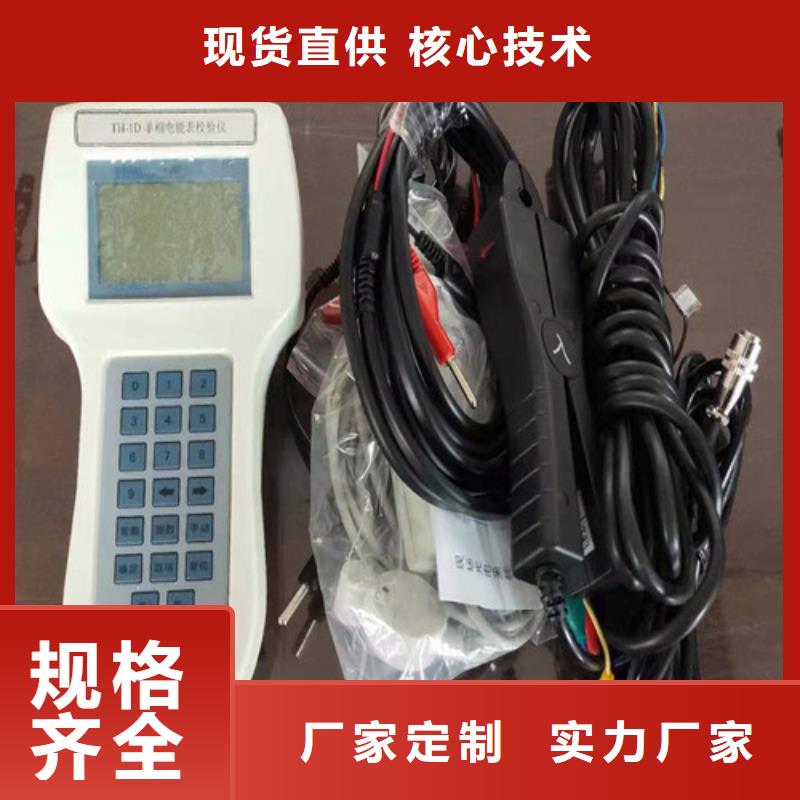

三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?

三相电能表校验装置说明了在正式使用装置校验电能表之前的准备工作，并帮助您熟悉装置的结构特点和装置的连接，以及装置的操作。● 装置工作原理简介TH-303系列三相智能电能表检定装置采用标准电能表法直接比较原理检定电能表，见图1-1。检定装置参照标准GB/T 11150-2001《电能表检验装置》、计量检定规程JJG597-2005《交流电能表检定装置》，并参考了行业标准DL/T 614-2007《多功能电能表》和计量检定规程JJG596—2012《电子式电能表》、国网智能电能表系列标准的要求设计和制造，并且充分考虑到供电、计量和电能表制造厂等不同用户的特点，完全能够满足您实际工作的需要。校验装置的稳定电压电流源由一体化的数字合成正弦信号源、高稳定度的智能功率放大器、电流和电压输出变换电路，工作电源电路、过载自动保护电路等组成，以及多二次绕组隔离互感器、分布式误差计算器、标准电能表、时基频率仪等标准仪器，以及PC机、键盘、通信模块等控制部件组成。校验装置采用了先进的直接数字合成信号技术。以功能强大的可编程数字逻辑阵列CPLD芯片和单片机为核心组成数字合成正弦信号源，预置45.000Hz ~ 65.000Hz频率范围、0~360°度相位的正弦信号的设定点。正弦信号的数字量参数存放于特定的存储器内，由一个3600倍频的时钟为周期寻址信号，取出数字量的正弦信号参数，由六路数/模转换器转换后，得到三相电压和电流近似正弦信号，再经过有源低通滤波，成为失真度小于0.2 ％的电压和电流正弦信号。

三相电能表校验装置主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、主表常数、副表常数、主表圈数、副表圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号、485_规约、485_速率。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况：当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接用大钳表从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。
