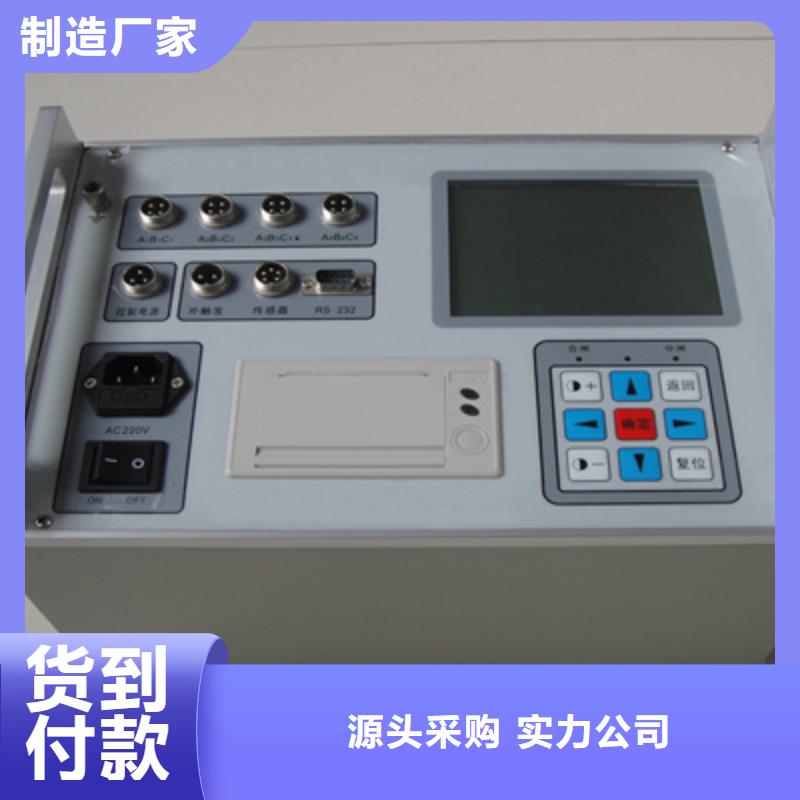

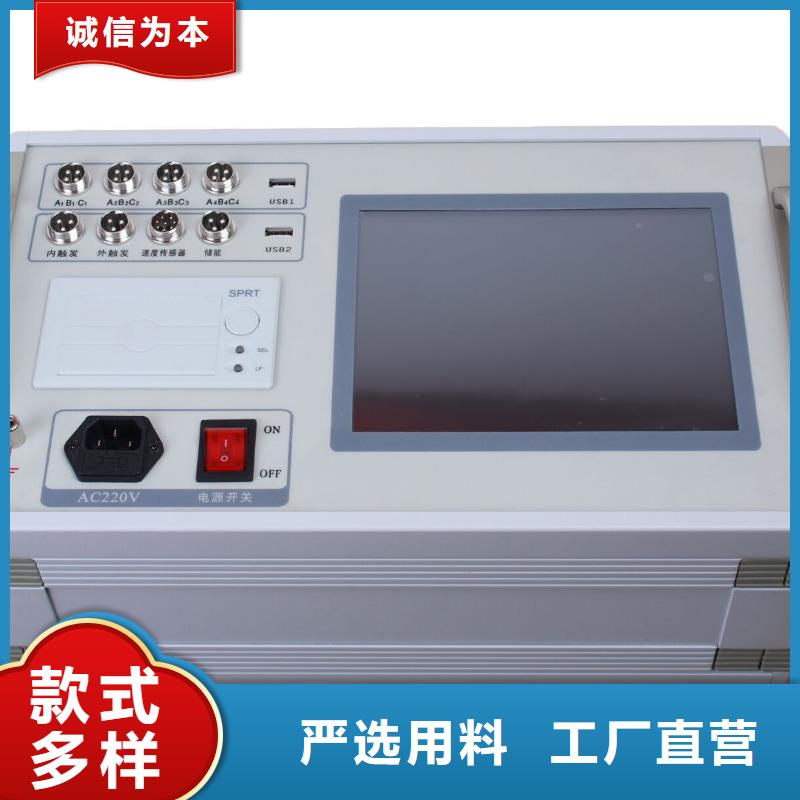

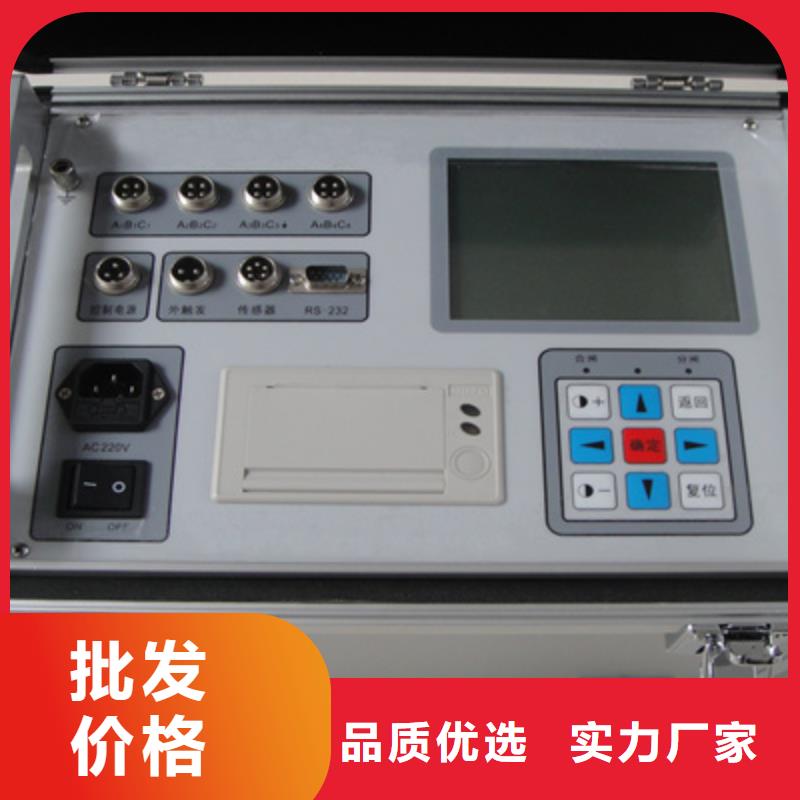

高压开关测试仪合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。3、开关机构存在保护闭锁（如西门子、ABB开关）处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。②用现场操作电源，用“外触发”方式试验。㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。1、断口线未接好：①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回路再做实验。㈢、打印机能走纸却不能打印文字、图形1、打印纸安装反了处理办法：重新正确安装热敏打印纸。2、热敏打印机加热头坏了处理办法：返厂维修热敏打印机加热头。

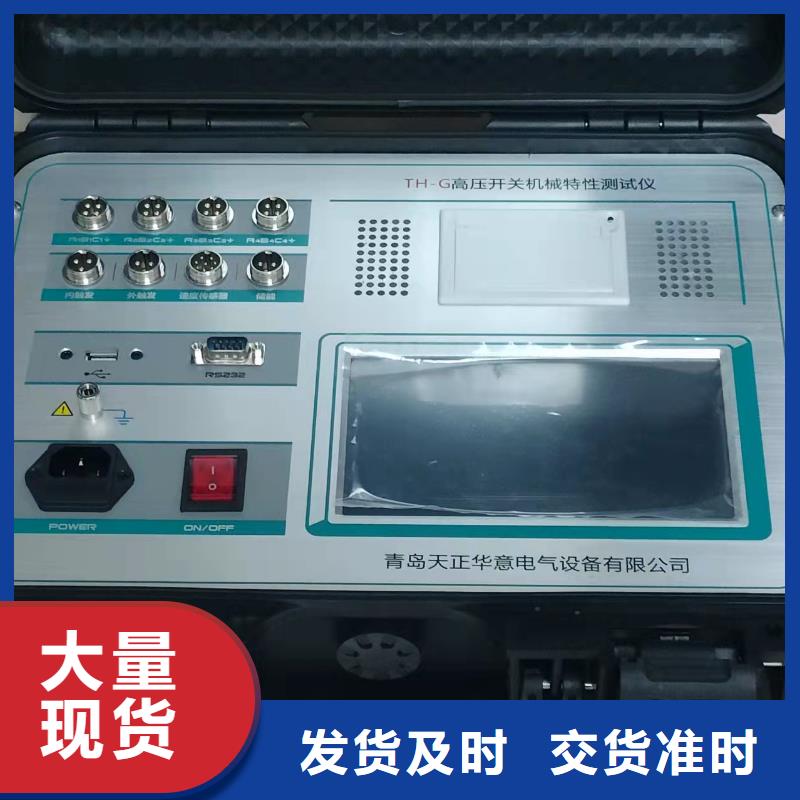

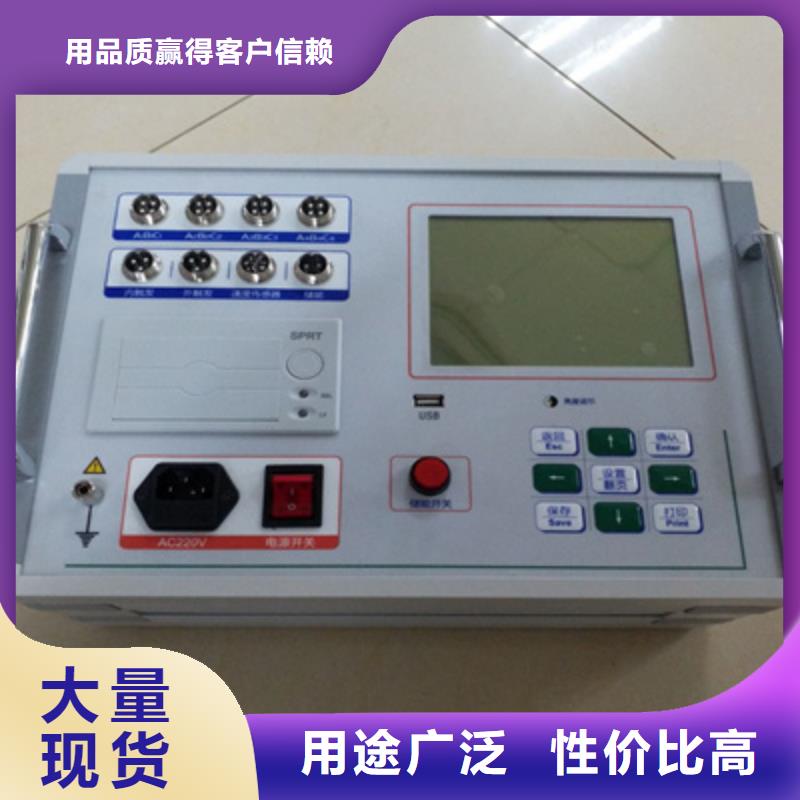

高压开关测试仪接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.高压开关控制屏内触发控制接线示意图下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。6.3外触发接线（用于交流开关或永磁开关）使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。高压开关控制屏外触发控制接线示意图6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。

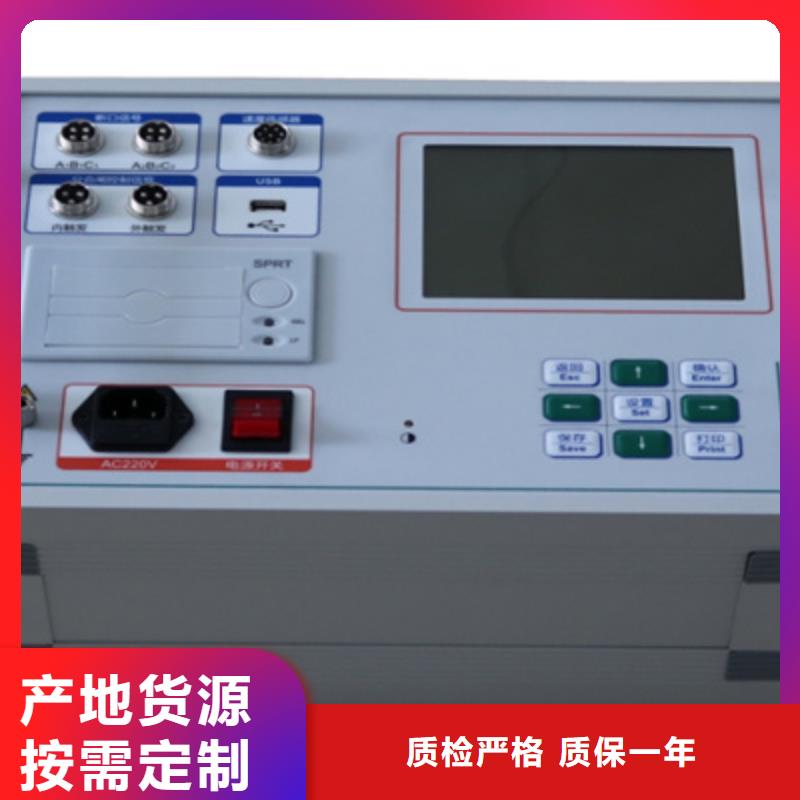

高压开关测试仪 菜单说明：开机后进入仪器操作主界面：A、文件菜单：点击文件菜单，如下图：⑴、新建：点击此菜单，刷新成空白屏幕。⑵、打开：点击此菜单，打开先前保存的测试数据或进入其他数据库。⑶、保存：点击此菜单，以当前测试的日期自动命名保存，再点击OK键关闭，如下图：⑷、生成包络线：点击此菜单，通过导入几组相同的测试数据（同一款断路器、都是合或分闸的数据 、传感器选择、速度定义等完全一致），生成包络线。⑸、加载包络线；测试完成后，点击此菜单，进行速度的包络线对比。⑹、关闭包络线：点击此菜单，关闭包络线。⑺、综合打印：点击此菜单，打印测试的全部数据。⑻、当前页打印：点击此菜单，只打印当前页的测试数据。⑼、退出：点击此菜单，退出测试关机，日常测试完毕后，直接关闭电源即可。B、点击设置菜单，如下图：⑴、参数设置：点击此菜单，设置开关类型、传感器选择、采集时间、操作电压等参数 的设置，如下图：①、采集时间是指断口信号采集时间长度，通常设置为1秒，可根据需要设置， 可设置200秒。②、预置行程是指设置断路器的总行程（开距加超程），点击数字14弹出输入键盘，编码器360和传感器必须设置，再点击启动预置行程。直线传感器可以不 需要设置进行测试。以下是数字键盘，点Esc键删除当前输入的数字，点Enter键确认输入的数字。如下图：③、操作电压是指当前断路器的动作电压，通过数字键盘来输入。④、速度选项：根据厂家给的速度定义输入，如果不知道当前断路器的速度定义，真空选择项，SF6选择一项。⑤、主断口：默认为A1为主断口，也可以根据需要设置其他的断口为主断口（如果 主断口损坏或传感器装在其他相上使用）⑥、触发方式中的自触发：选择此项主要是针对没合（分）闸线圈的断路器，测量 弹跳时间和次数、三相不同期、速度等参数，其分（合）闸时间是推算出来的。⑦、设置完成后点击退出存盘。⑵、扩展平均速度定义菜单：此菜单主要是针对一些速度定义比较特殊的断路器使用，数据测量完成后再进行速度定义计算。⑶、附加信息菜单：主要是输入测试人员名称及断路器的编号。
